# 一、数据桥接简介

数据桥接作为连接 yanfan 与外部数据系统的桥梁，支持对接多种类型的外部系统，如 MQTT 服务器、 HTTP 服务器，以及MySQL、SQLServer、Oracle、PostgreSQL等数据库。通过数据桥接，用户能够实时地将消息从 yanfan 传输至外部数据系统，或者从外部数据系统拉取数据并发布到 MQTT 服务器的指定主题。

结合规则脚本的编写，用户无需额外编写代码，即可快速完成所有业务数据的处理与分发。用户可以选择通过指定的 HTTP 接口接入数据，或者订阅 MQTT 主题来接收数据。在数据经过规则处理后，再通过数据桥接将数据发送到外部应用系统中。

桥接输入侧支持：

基于产品维度的设备上下线，设备上报，平台下发等事件触发
基于数据流维度：HTTP 接入，MQTT 主题订阅方式接入数据

桥接输出侧支持：

内置MQTT重发布（默认）
外部MQTT服务器主题发布输出
第三方 HTTP OpenAPI 接口输出
MySQL、SQLServer、Oracle、PostgreSQL 等数据库的SQL插入操作

注意：输入和输出可同时使用，更加灵活的转发数据和处理数据流

# 二、桥接输入侧

1、HTTP接入

目前开放三个固定的api接口来接入数据，分别是：“/bridege/get”,“/bridege/post”,“/bridege/put” 目前使用的认证方式的jwt token认证，用户通过创建系统授权来生成token,然后再请求时携带认证头信息即可完成接入。

    数据桥接--新增
        桥接方向选择输入--点击Http桥接--选择接入路由
    规则脚本--新增
        脚本数据选择HTTP接入--点击选择HTTP桥接接入点--修改脚本内容即可

1
2
3
4

2、MQTT接入

    数据桥接--新增
        桥接方向选择输入--点击Mqtt桥接--输入服务器配置和桥接主题即可
    规则脚本--新增
        脚本数据选择MQTT接入--点击选择Mqtt桥接接入点--修改脚本内容即可

1
2
3
4

# 三、桥接输出侧

1、内置MQTT重发布

数据接入后，可以经过脚本处理，修改重新发布的主题，数据格式，数据计算方式，然后重新发布到内部MQTT服务器，重新交到业务系统处理相关数据。

2、外部MQTT服务器主题发布输出

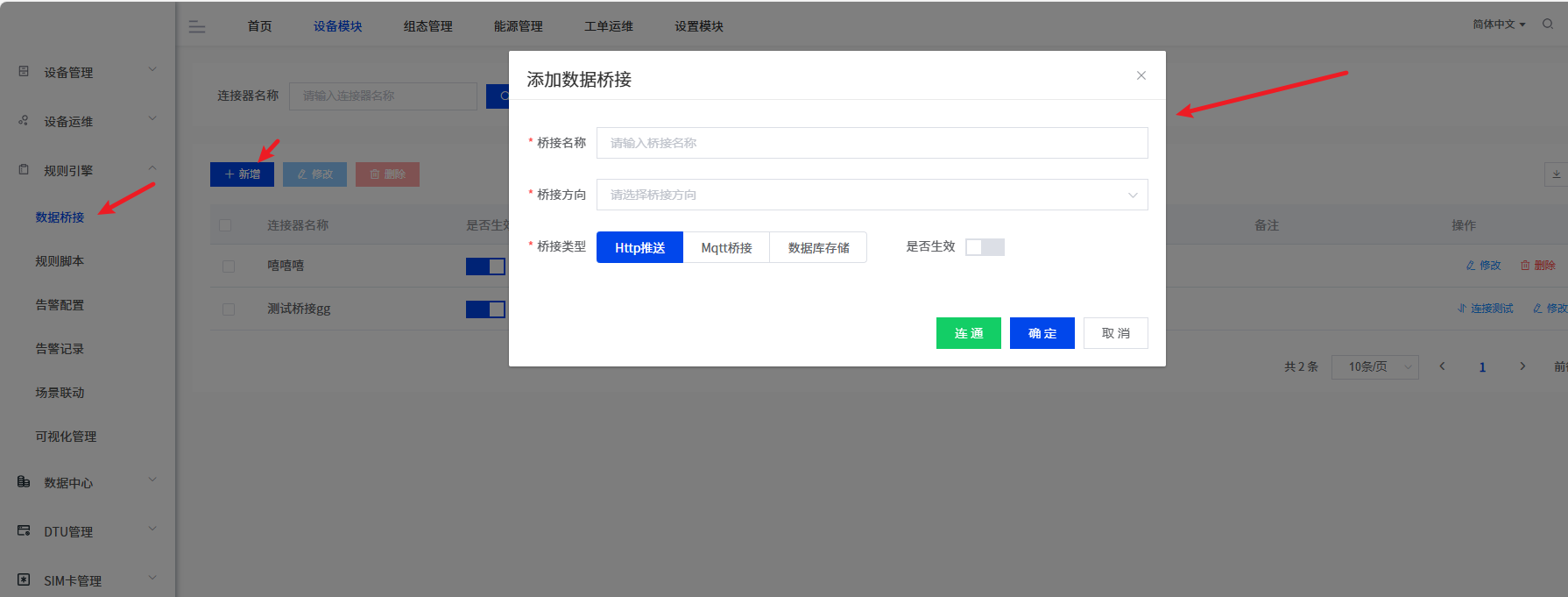

新建mqtt桥接配置：规则引擎-->数据桥接-->新增

桥接配置参数说明：

桥接名称：桥接配置名称(一般无限制)

桥接方向：输出 MQTT服务地址：要桥接的地址（地址+端口），例：yanfan.cn:1883 / 101.33.237.12:1883

客户端ID：连接mqtt的clientId，例：S&D1LN0D9DN5X6&205&1

用户名：连接mqtt的用户名

密码：连接mqtt的密码

桥接路由：桥接方向为输出，桥接路由可为空

新增配置之后，可以点击连接测试按钮创建mqtt客户端，根据状态判断配置是否有效

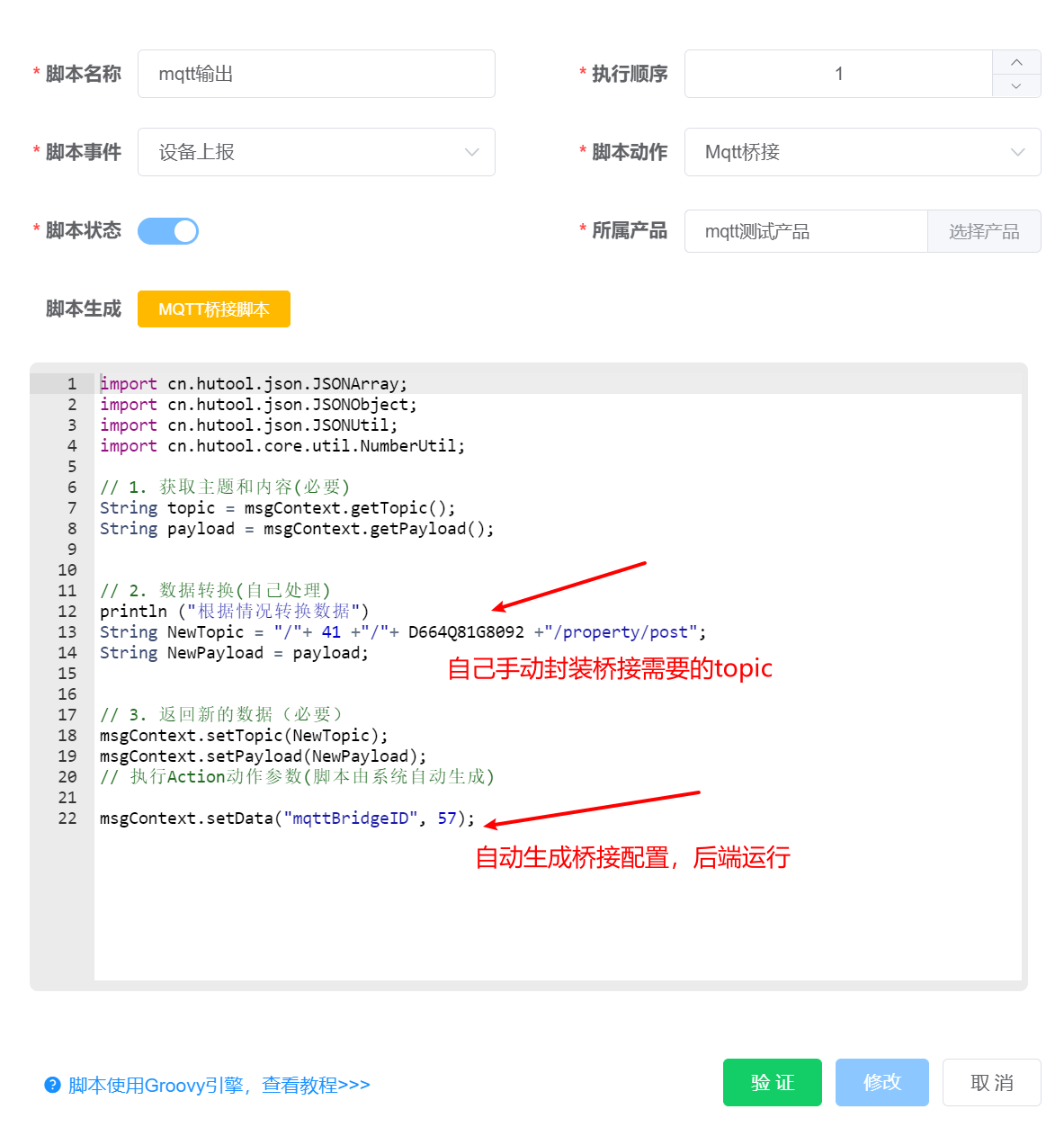

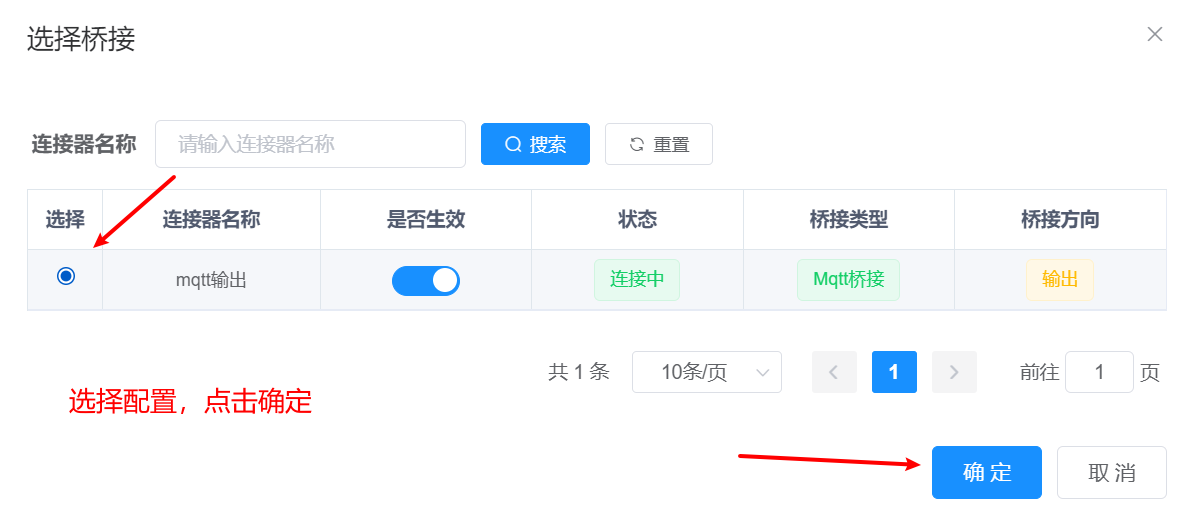

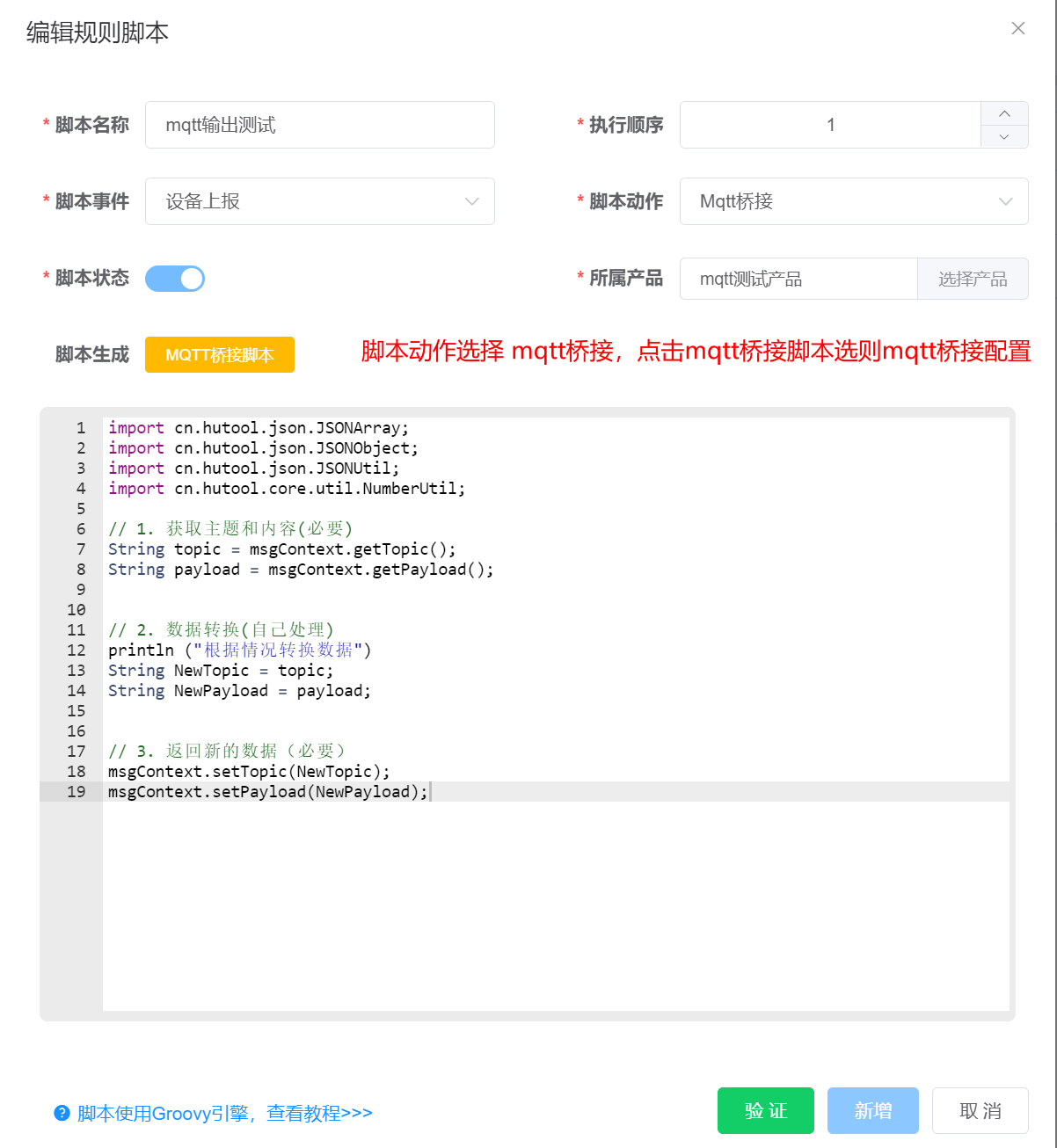

创建mqtt输出脚本：规则引擎-->规则脚本-->新增

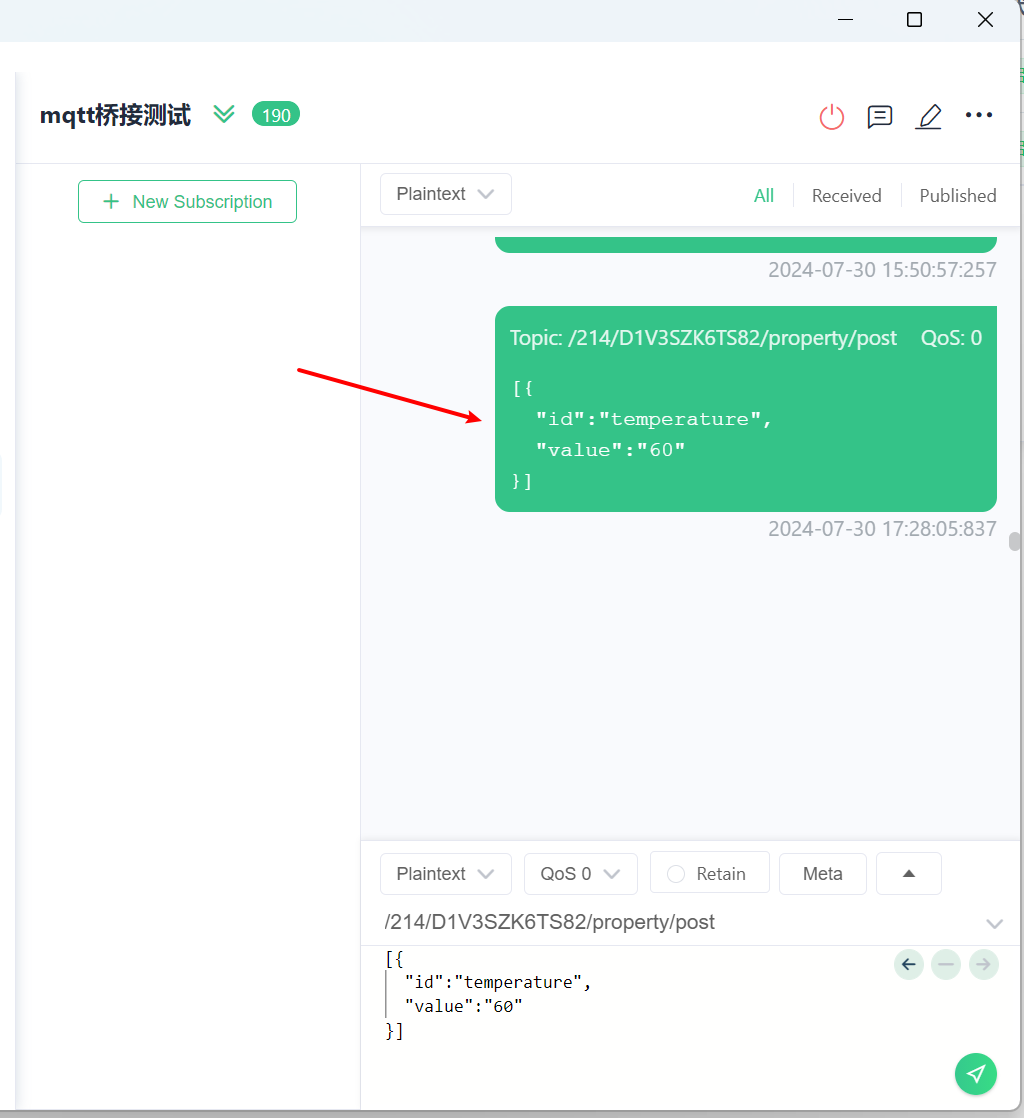

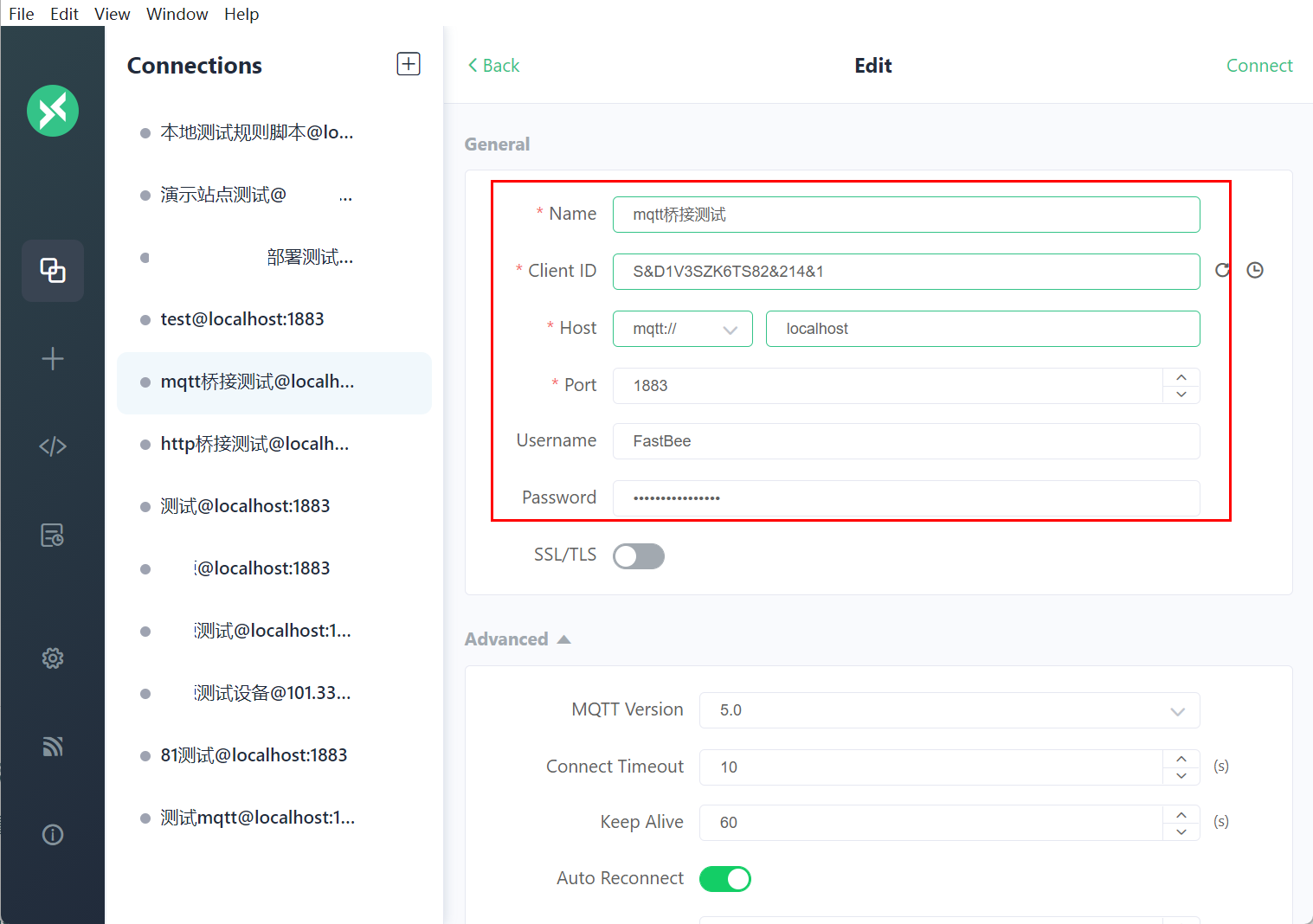

测试脚本--建立mqtt桥接规则脚本之后，选择规则脚本对应的产品设备，使用mqttx工具模拟设备上报

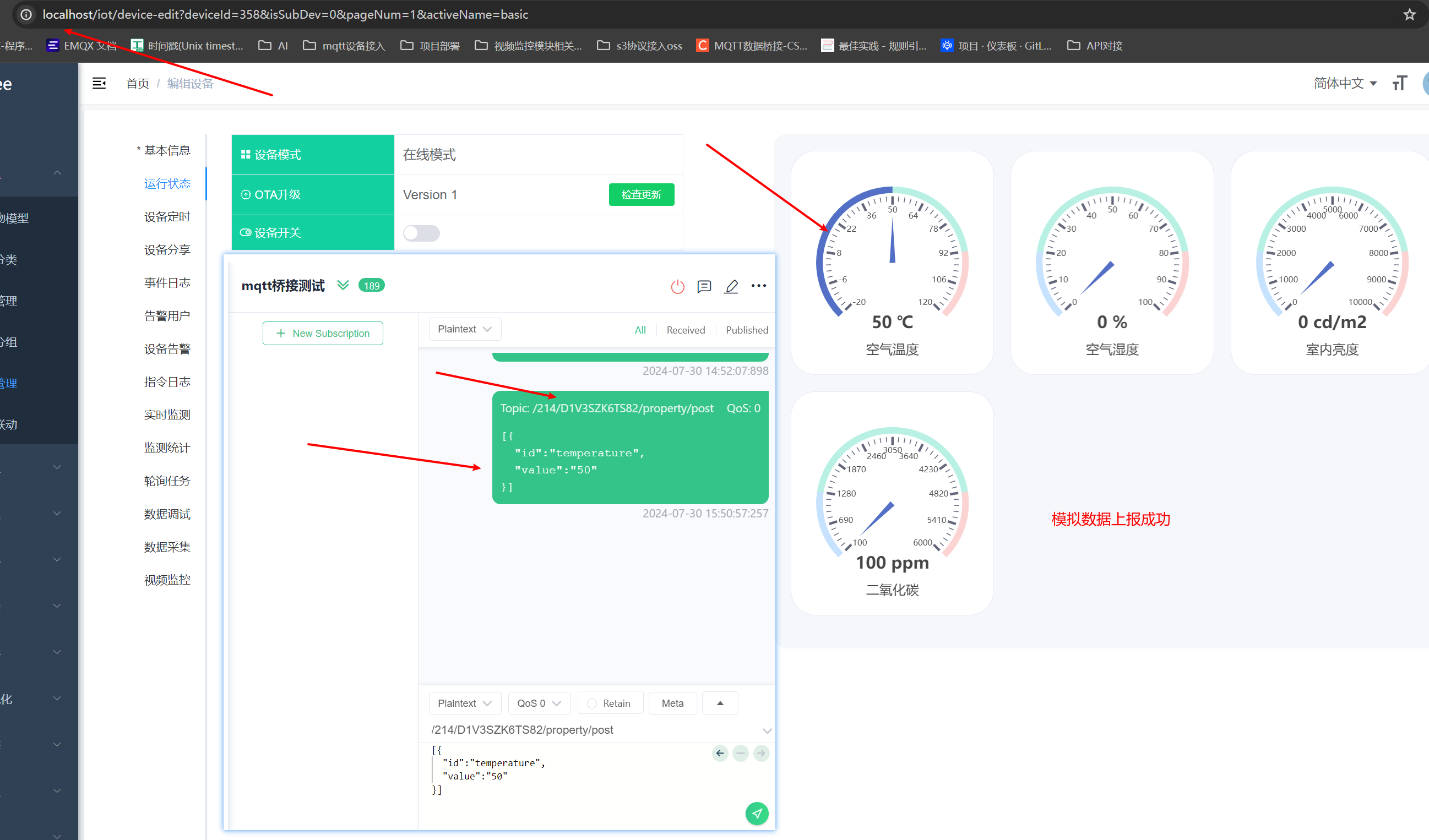

我们通过桥接功能将本地设备上报的数据桥接到yanfan演示站点数据

可以看到，通过mqtt桥接功能，设备上报的数据在两个平台都接收到。
3、第三方 HTTP OpenAPI 接口输出

1、yanfan配置平台

添加配置
    1.新建脚本与mqtt输出一样,规则引擎-->数据桥接-->新增

1
2

配置参数说明：

桥接名称：配置名称

桥接方向：输出

请求方法：根据要对接平台api说明选择 get/post/put

桥接地址：api访问的完整地址，例：http://localhost:18083/api/v5/metrics

请求头：根据对接平台api说明文档添加，例：认证参数 Authorization,application/json等等

请求参数：根据对接平台api说明文档添加

请求体：根据对接平台api说明文档添加

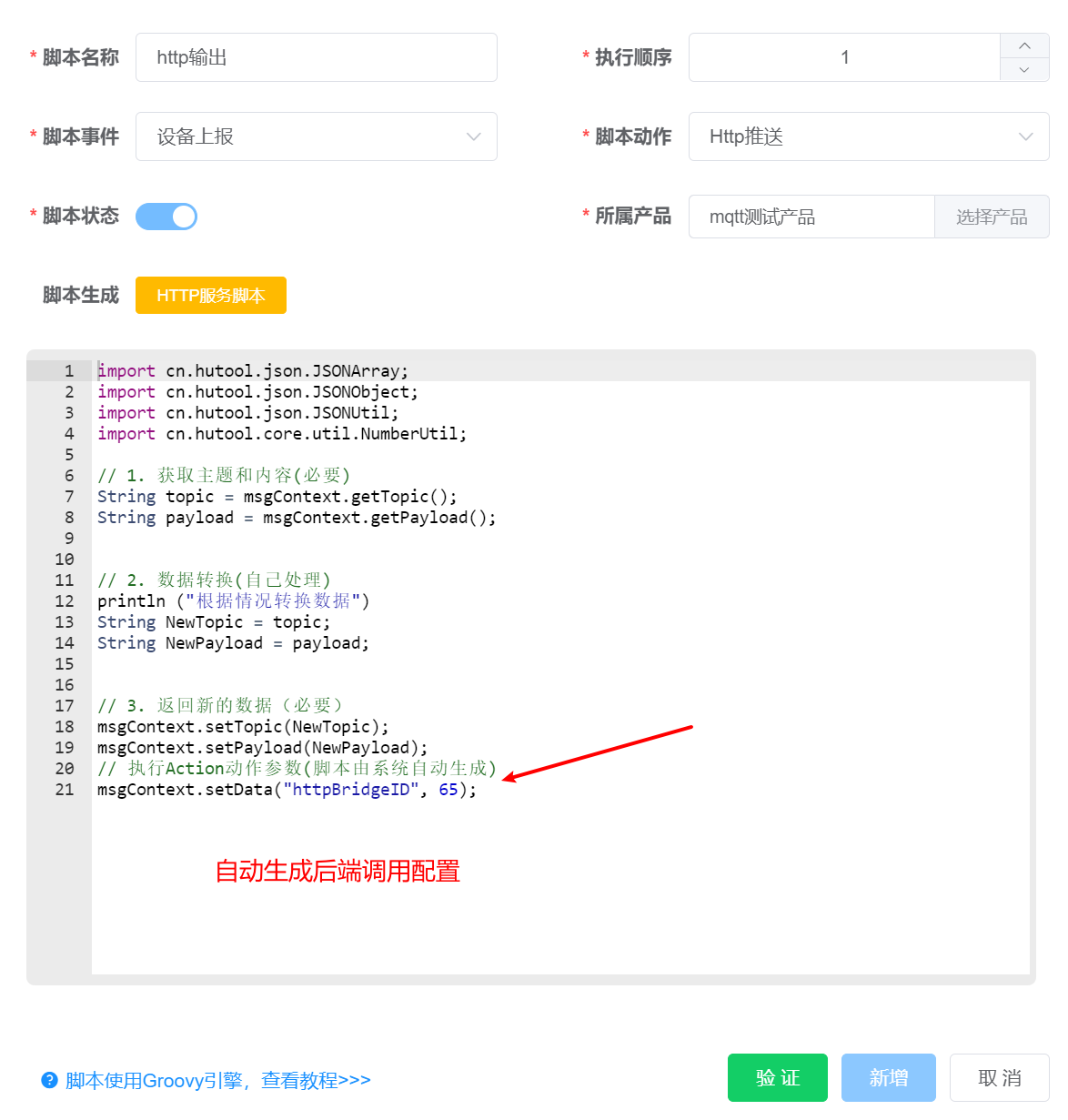

增加http桥接输出规则脚本: 规则引擎-->规则脚本-->新增

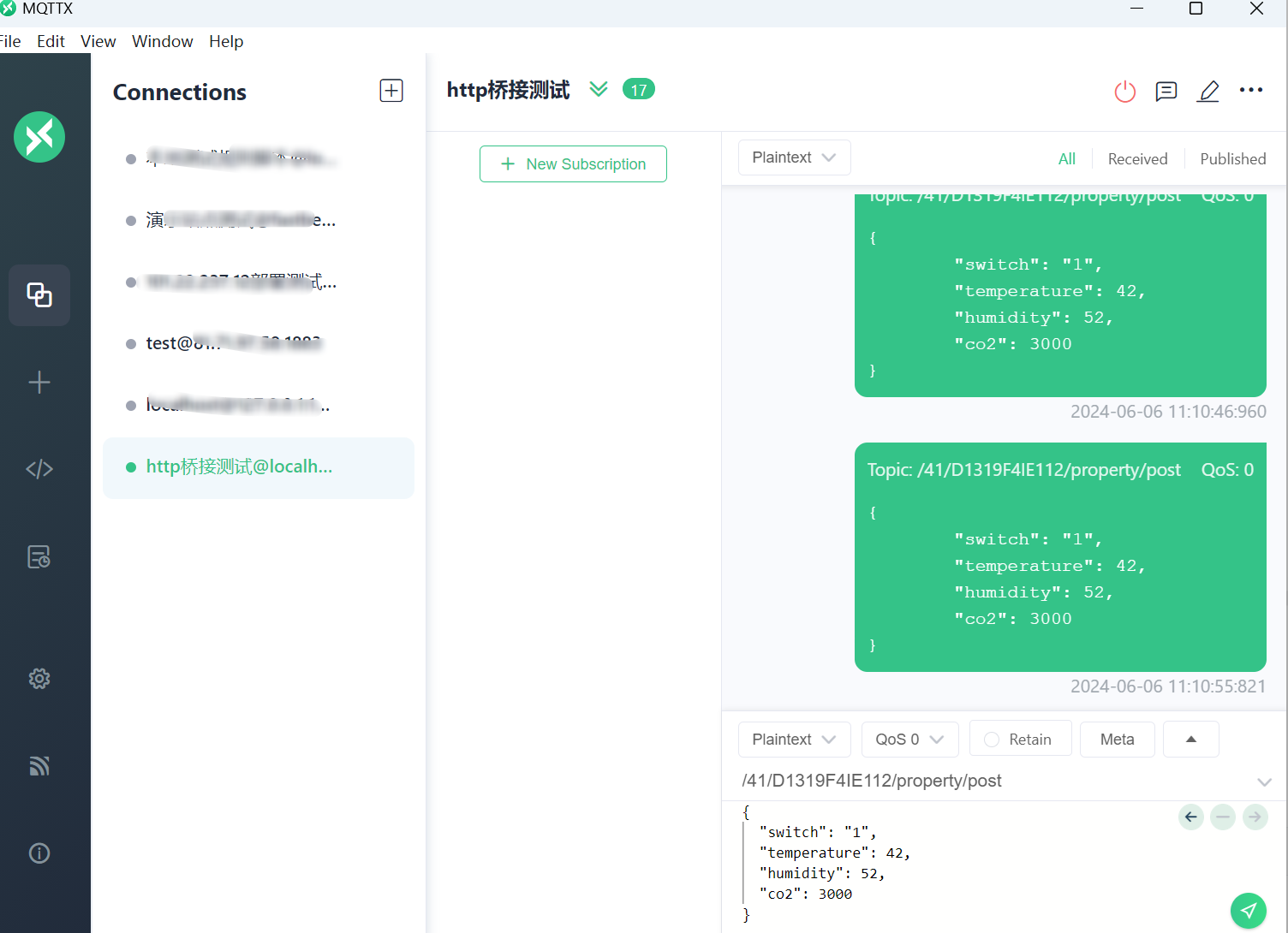

4、输出侧测试--使用mqttx模拟设备上报数据测试

输出侧测试--使用mqttx模拟设备上报数据测试

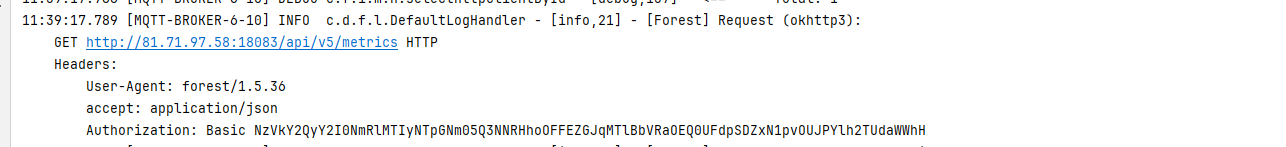

在后端看到如下日志

1.emqx对接

对接参考文档：https://www.emqx.io/docs/zh/v5.1/admin/api.html#java
1.在mqtt服务器新建API密钥
2.HTTP认证：采用Basic认证:将用户名和密码用MD5在线加密
3.在yanfan平台创建配置
HTTP认证参数：Authorization： 支持两种认证方式：Basic或Bearer
			accept：application/json

1
2
3
4
5
6

两种认证方式：

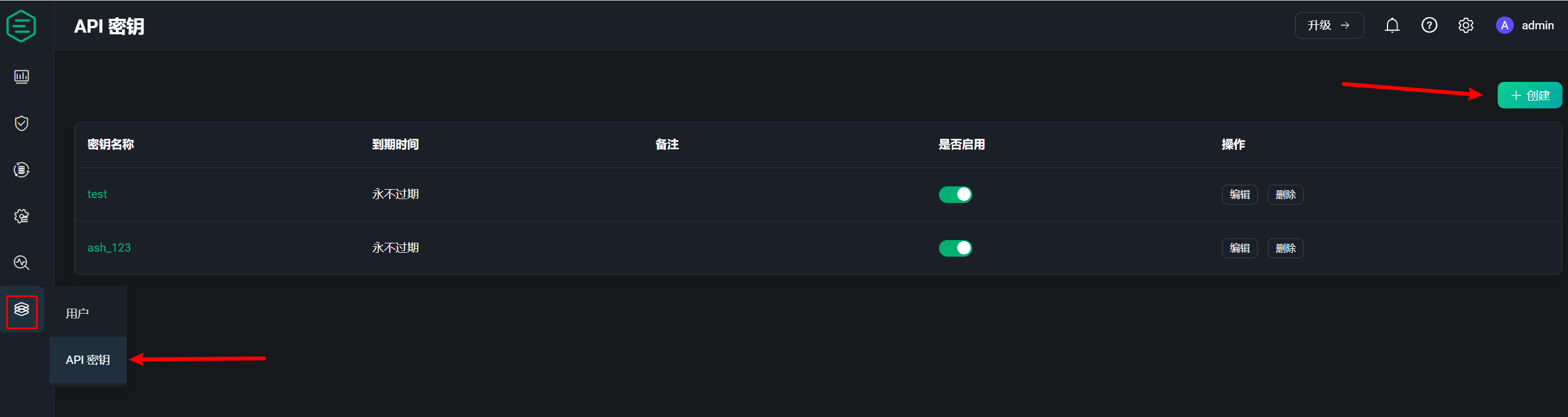

在emqx管理界面创建api密钥

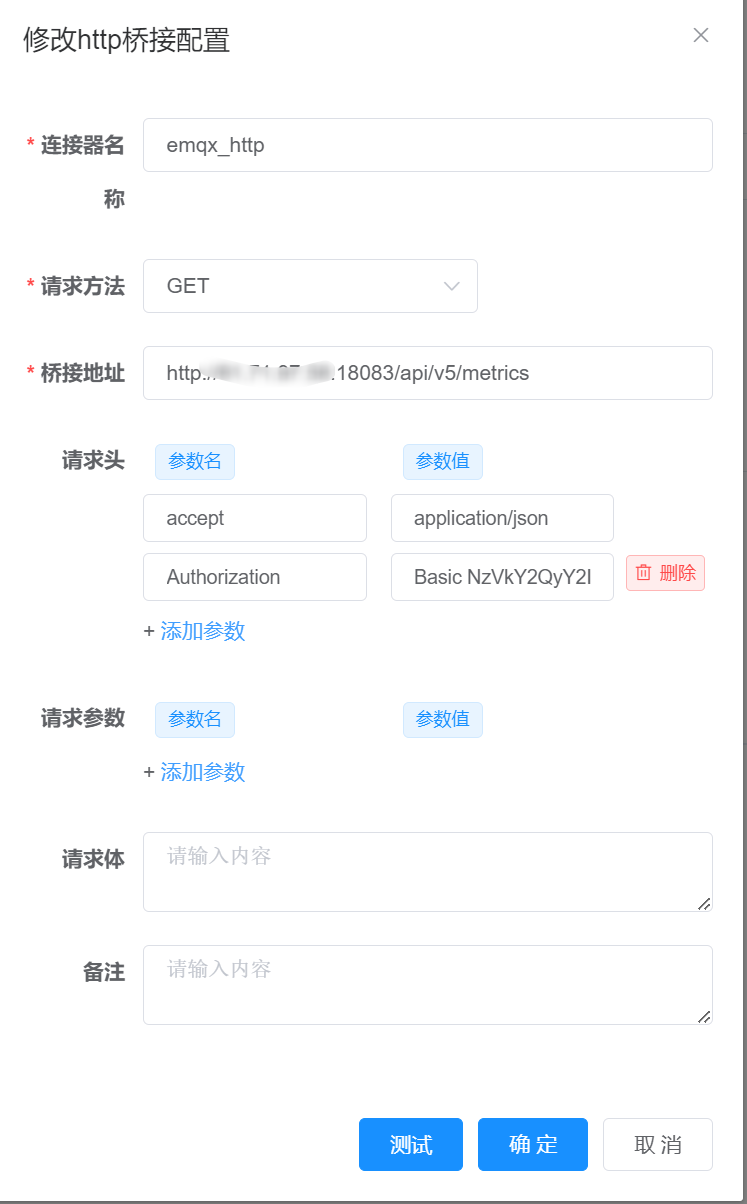

yanfan平台创建桥接配置

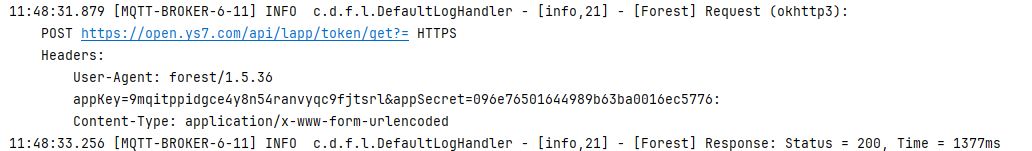

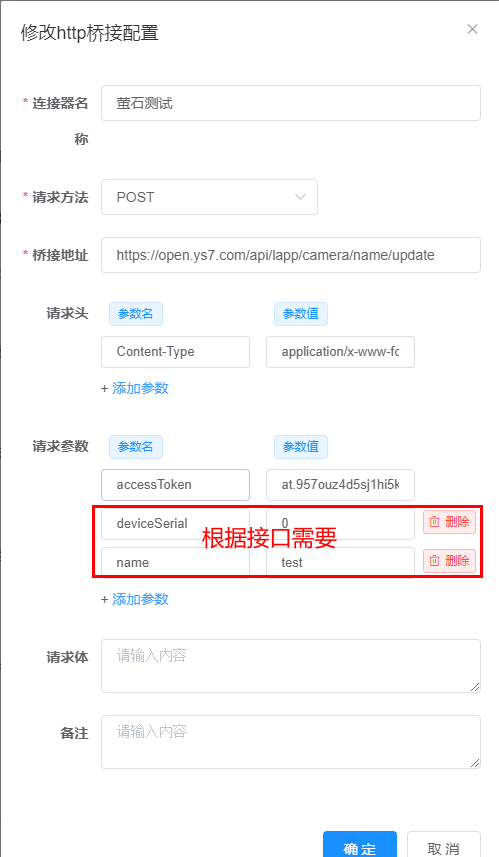

2.萤石对接

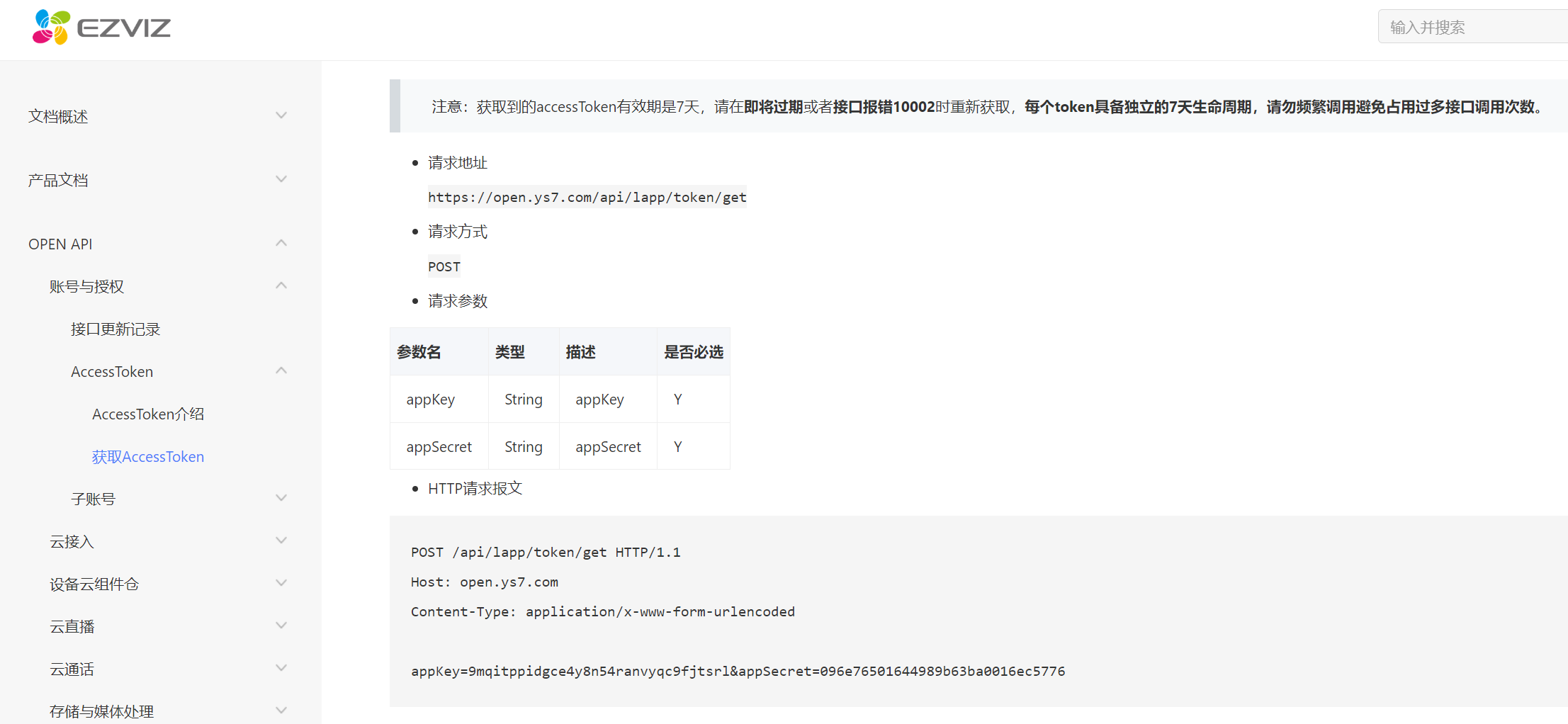

对接参考文档：https://open.ys7.com/help/81
HTTP认证参数：Content-Type: application/x-www-form-urlencoded
		    accessToken

1
2
3

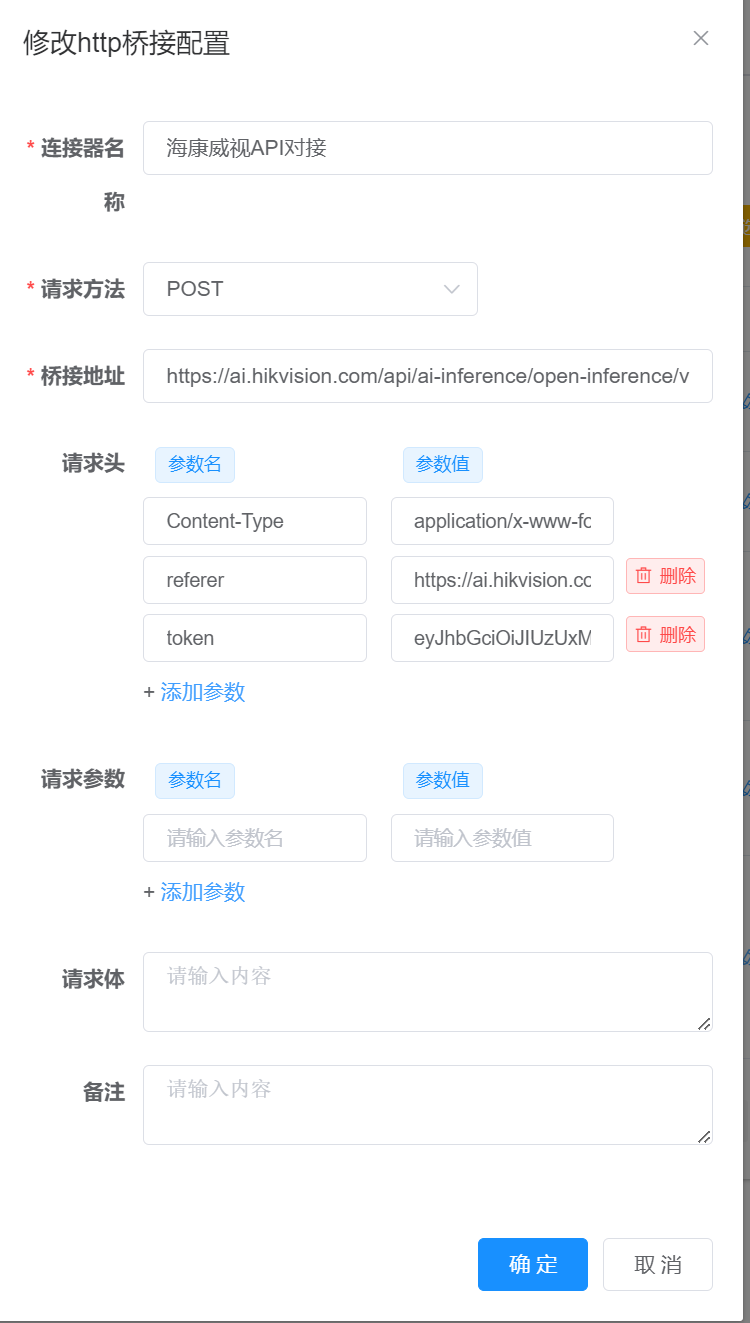

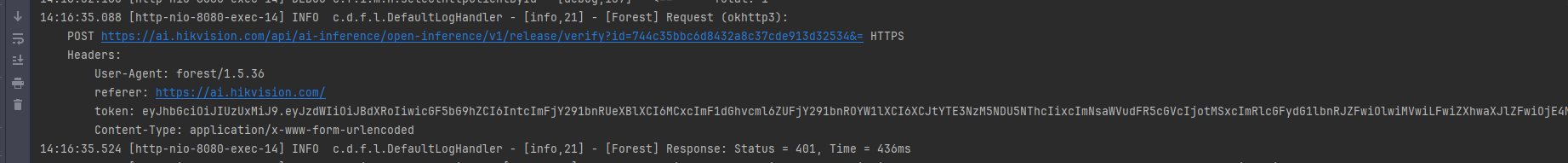

3.海康威视API对接

参考文档：https://ai.hikvision.com/resource-center/document-detail/8aee27227c3046eba42e84d26d88bc96
1.注册账号
2.获取token：https://ai.hikvision.com/resource-center/document-detail/a45858cdd40c43fb8669537e55bf2cae
HTTP认证参数：Content-Type：application/x-www-form-urlencoded
			referer：https://ai.hikvision.com/
			token

1
2
3
4
5
6

在康海平台注册账号之后，在个人控制台获取ak和sk，获取token

# 四、数据库存储

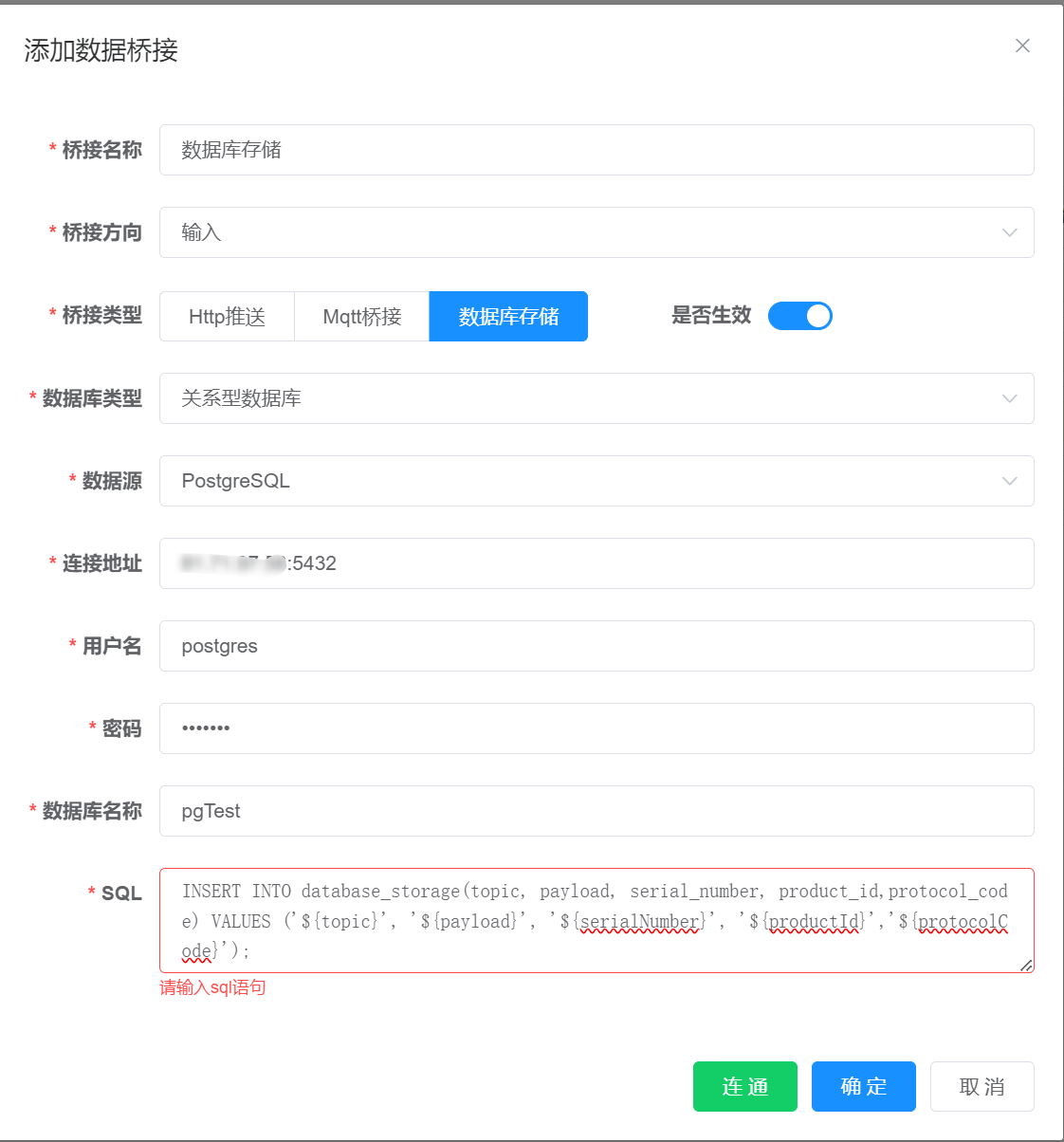

1.新增数据库存储配置：规则引擎-->数据桥接-->新增

数据库存储配置说明：桥接名称：

桥接方向：一般为输入

数据库类型：目前仅支持关系型数据库

数据源：MySQL/Oracle/SQL server/PostgreSQL

链接地址：ip + 端口，例如：localhost:3306

用户名：登录数据库的用户名

密码：密码

数据库名称：库名

SQL：sql语句，例如：

INSERT INTO database_storage(topic, payload, serial_number, product_id,protocol_code)
    VALUES ('${topic}', '${payload}', '${serialNumber}', '${productId}','${protocolCode}');

    说明：可在脚本中使用msgContext.setData("test",1);
    然后sql语句通过${test}调用
    可在输出侧http body和 sql语句中传入该值

1
2
3
4
5
6

注意：sql语句 values 中使用自定义占位符 '${}' 赋值单引号 '' 最好不要省略，否则可能会导致sql语句错误

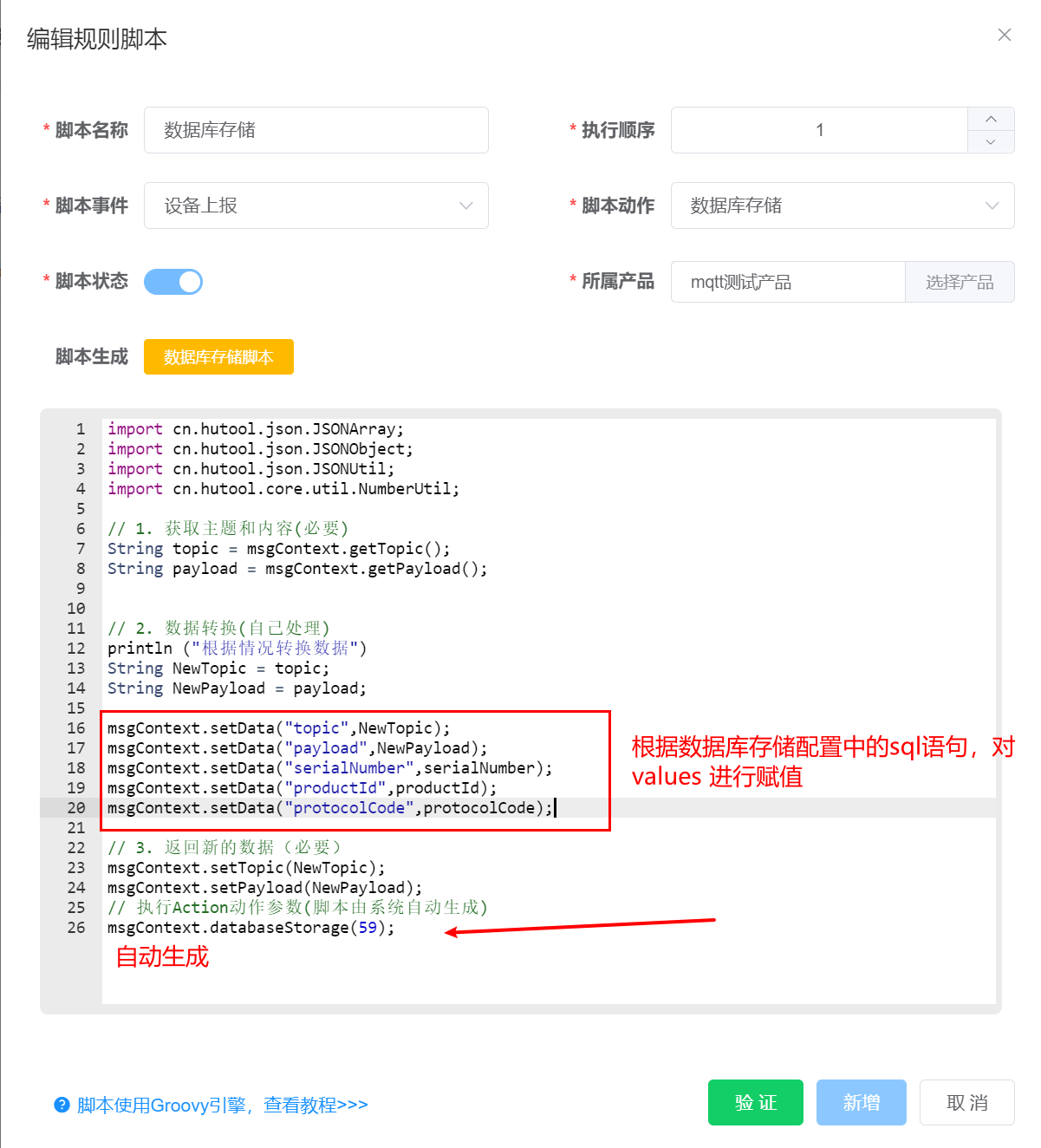

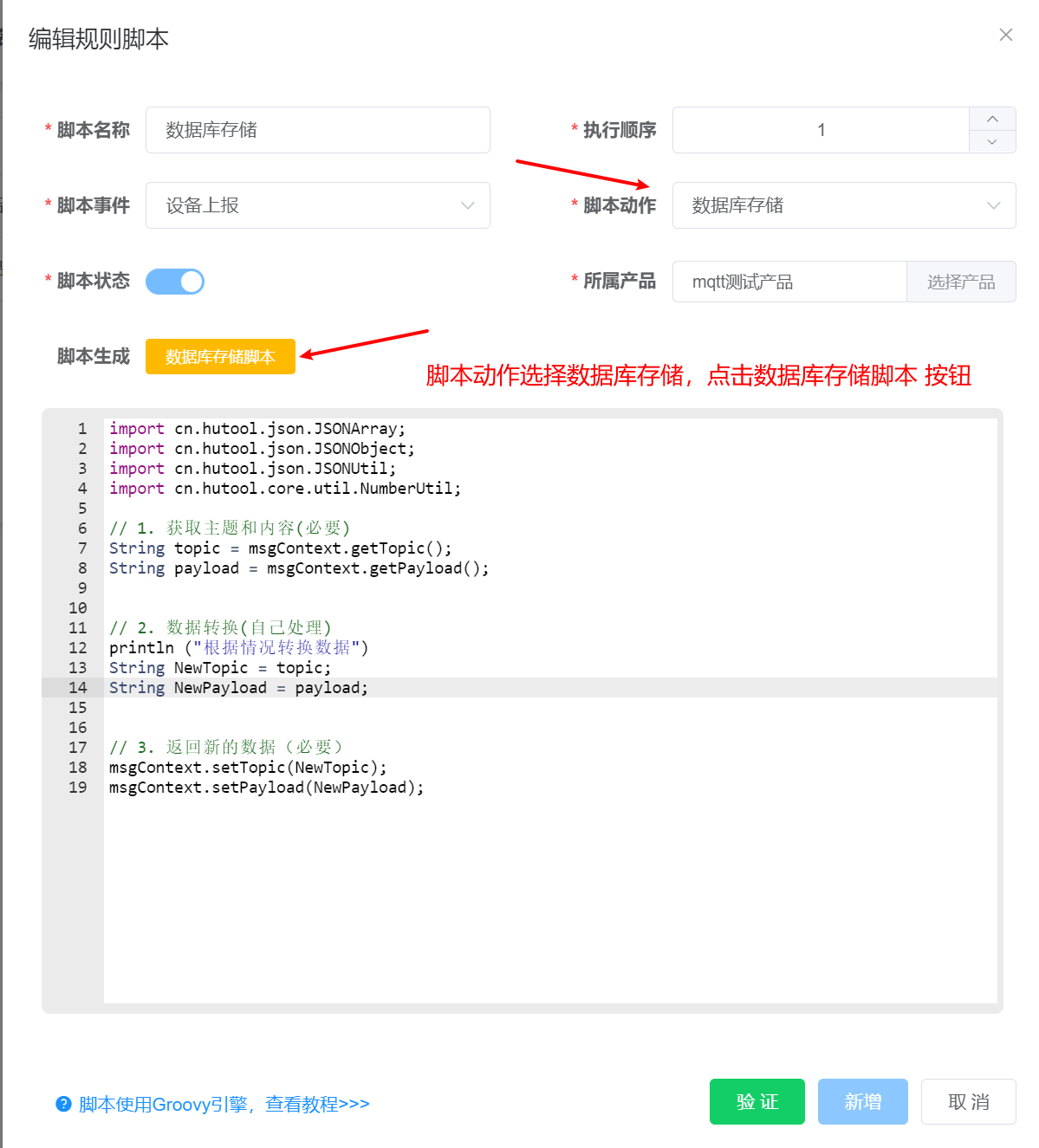

2.新增数据存储规则脚本：规则引擎-->规则脚本-->新增

规则脚本给sql语句传值格式：

以下几个字段在规则脚本中可以省略，因为后端已经封装好，如果sql涉及其他字段需要手动封装

msgContext.setData("topic",NewTopic);
msgContext.setData("payload",NewPayload);
msgContext.setData("serialNumber",serialNumber);
msgContext.setData("productId",productId);
msgContext.setData("protocolCode",protocolCode);

1
2
3
4
5

3.测试数据库存储
